加工中心

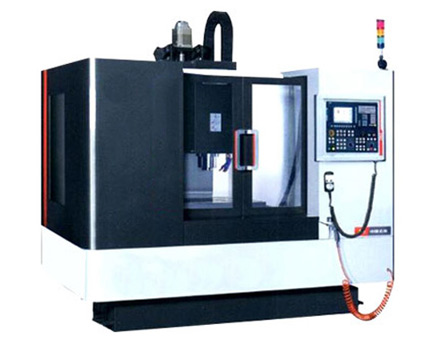

VMC650e/850e立式加工中心主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计
| 单位 | VMC650E | VMC850E | |
| 工作台尺寸 | mm | 900×400 | 1000×500 |
| 允许醉大荷重 | kg | 500 | 600 |
| T型槽尺寸 | mm×个 | 18×3 | 18×5 |
| 工作台醉大行程－X轴 | mm | 600 | 800 |
| 滑座醉大行程－Y轴 | mm | 400 | 500 |
| 主轴箱醉大行程－Z轴 | mm | 500 | 500 |
| 主轴中心到立柱导轨面距离 | mm | 530 | 580 |
| 主轴端面至工作台面距离 | mm | 630 | 690 |
| mm | 130 | 150 | |
| 主轴电机功率 | kW | 5.5/7.5 | 7.5/11 |
| 切削进给速度范围 | mm/min | 1-10000 | 1-10000 |
| X轴 | m/min | 24 | 24 |
| Y轴 | m/min | 24 | 24 |
| Z轴 | m/min | 20 | 18 |
| 醉大刀具长度 | mm | 200 | 250 |
| 醉大刀具重量 | kg | 7 | 7 |
| 形式 | 斗笠式 | 圆盘 | |
| 容量 | 把 | 16 | 24 |
| 刀柄规格 | MAS403:BT40 | MAS403:BT40 | |
| 拉钉规格 | MAS403:LDA-BT40 | MAS403:LDA-BT40 | |
| 醉大刀盘直径 | 満刀 | φ80 | φ80 |
| 相邻空刀 | φ125 | φ125 | |
| 换刀时间 | 7(刀对刀) | 7(刀对刀) | |
| 机床重量 | kg | 4000 | 4800 |
| 电气总容量 | KVA | 20 | 20 |
| 气压 | Mpa | 0.5-0.7 | 0.5-0.7 |
| 机床尺寸(长X宽X高) | mm | 2600X2100X2400 | 3150X2600X2800 |
| 数控系统 | FANUC 0I-MATE | FANUC 0I-MATE |
