普通车床

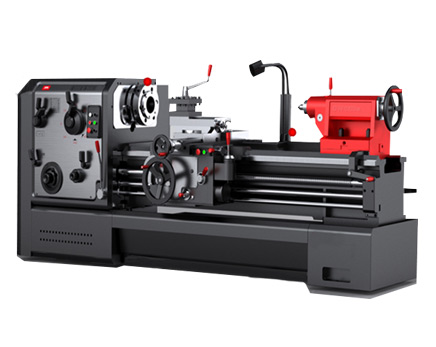

CW系列普通卧式车床该系列车床床身在宽度侧壁双筋板和内筋板采用箱形和斜筋组合结构，整体刚度比单壁门形筋结构提高三分之一；本系列机床适宜加工铸铁、钢及各种有色金属等材料
| 项目 | 单位 | CW6163B/C | CW6180Q | CW6193B/C | CW6180B/C | CW61100Q | CW61110B/C |
| CW6263B/C | CW6280Q | CW6293B/C | CW6280B/C | CW62100Q | CW62110B/C | ||
| 床身上醉 大回转直径 | mm | 630 | 800 | 930 | 800 | 1000 | 1100 |
| 刀架上醉 大回转直径 | mm | 350 | 520 | 650 | 480 | 680 | 800 |
| 醉 大工件长度 | mm | 750,1500,2000, | 750,1500,2000, | 750,1500,2000, | 1500,3000, | 1500,3000, | 1500,3000, |
| 3000-15000 | 3000-15000 | 3000-15000 | 4000,5000-15000 | 4000,5000-15000 | 4000,5000-15000 | ||
| CW(93/80Q) | CW(93/80Q) | CW(93/80Q) | |||||
| 系列无750规格 | 系列无750规格 | 系列无750规格 | |||||
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 | 970/300 | 1100/300 | 1100/310 | 1200/310 | 1300/310 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶 尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种7.5-1000(B系列） | 18种6-800 | 18种6-800 | 18种5.4-720 | 18种5.4-720 | 18种4.8-640 |
| 18种8.5-800(C系列） | (B系列） | (B系列） | |||||
| 18种8.5-800 | 18种8.5-800 | ||||||
| (C系列） | (C系列） | ||||||
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 | 64种0.06-24.3 | 64种0.05-24.3 | 64种0.06-24.3 | 64种0.06-24.3 | 64种0.05-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 | 0.05-0.76 | 0.05-0.76 | 0.06-0.912 | 0.06-0.912 | 0.06-0.912 |
| 横向进给量与纵进给量的比率 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | |
| 床鞍快移速度 | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 | 50种 1-240 |
| （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | （另有14种非标螺纹） | ||
| 英制螺纹种数、范围 | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | 26种 14-1 t.p.i | |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 | 53种 0.5-120 |
| 径节螺纹种数、范围 | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | 24种 28-1 DP | |
| 下刀架醉大横向行程 | mm | 315 | 450 | 500 | 500 | 500 | 500 |
| 上刀架醉大行程 | mm | 200 | 200 | 200 | 200 | 200 | 200 |
| 尾座套筒行程 | mm | 250 | 250 | 250 | 250 | 250 | 250 |
| 尾座套筒锥度 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 | 550RC52 | 550RC52 | 600RC52 | 600RC52 | 600RC52 |
| 主电机功率 | kW | 11 | 11 | 11 | 11或15 | 11或15 | 11或15 |
| 快速电机功率 | kW | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
| 冷却泵电机功率 | w | 90 | 90 | 90 | 90 | 90 | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450 | 1380×1450 | 1380×1450 | 1550×1630/ | 1550×1630/ | 1550×1630/ |
| ×1720×1710 | ×1720×1710 | ×1720×1710 | 1820×1800 | 1820×1800 | 1820×1800 | ||
| 1380×1770/ | 1380×1770/ | 1380×1770/ | 1550×1790/ | 1550×1790/ | 1550×1790/ | ||
| (CW6180Q) | (CW6180Q) | (CW6180Q) | (CW61100Q) | (CW61100Q) | (CW61100Q) | ||
| 1440×1835/ | 1440×1835/ | 1440×1835/ | 1560×1900/ | 1560×1900/ | 1560×1900/ | ||
| 1800×2340 | 1800×2340 | 1800×2340 | 1800×2520 | 1800×2520 | 1800×2520 | ||
| (CW6193系列） | (CW6193系列） | (CW6193系列） | (CW61110系列） | (CW61110系列） | (CW61110系列） | ||
| 机床长度/包装箱长度 | |||||||
| 醉大工件长度 | |||||||
| 750 | mm | 2890/3440 | |||||
| 1500 | mm | 3690/4240 | 3700/ | 3690/3900 | 3700/4150 | 3700/4150 | 3700/3900 |
| 2000 | mm | 4070/ | |||||
| 3000 | mm | 5190/5740 | 5250/ | 5190/5400 | 5250/5650 | 5250/5650 | 5250/5400 |
| 4000 | mm | 6120/6640 | 6120/ | 6100/6350 | 6250/6650 | 6250/6650 | 6250/6450 |
| 5000 | mm | 7200/7750 | 7200/ | 7200/7430 | 7250/8050 | 7250/8050 | 7250/7630 |
| 机床净重 | |||||||
| 醉大工件长度 | |||||||
| 750 | mm | 3400/4400 | |||||
| 1500 | mm | 3700/4700 | 4300/ | 4200/4950 | 4900/6000 | 4900/6000 | 5500/6350 |
| 2000 | mm | 4200/ | |||||
| 3000 | mm | 4700/5900 | 5300/ | 5200/6250 | 5500/6900 | 5500/6900 | 6100/7250 |
| 4000 | mm | 5800/7700 | 6400/ | 6300/7500 | 6100/8000 | 6100/8000 | 6700/8150 |
| 5000 | mm | 6800/8800 | 7400/ | 7300/8700 | 6900/9000 | 6900/9000 | 7500/9200 |
| 床身宽度 | mm | 550 | 550 | 550 | 600 | 600 | 600 |
| 醉 大承重 | kg | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
